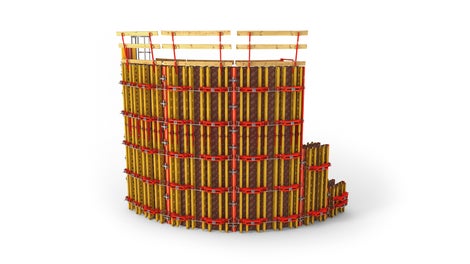

Paneļa izliekuma rādiuss (lielāks par 1.00 m) ir regulējams atbilstoši monolīto konstrukciju izliekuma formām, nedemontējot paneli.

RUNDFLEX sistēma liektu sienu betonēšanai

Izliekuma rādiusu regulē atbilstoši monolītās konstrukcijas formai nedemontējot paneli

Par sistēmu

Attīrīšanas iekārtas, daudzstāvu autostāvvietu vītņveida uzbrauktuves, erkeri, silosi un citas dažādu izliekuma rādiusu formas monolītās konstrukcijas. Būvējot šādus objektus būtisks ir jautājums, kādu veidņu sistēmu visefektīvāk pielietot?

Veidņu konstrukcijas, kuras nepieciešams atsevišķi montēt konkrēta rādiusa sienu betonēšanai, saistās ar lielām izmaksām. Risinājums ir universālā RUNDFLEX veidņu sistēma liektu virsmu betonēšanai.

RUNDFLEX veidņu sistēma uzņem svaiga betona slodzi 60 kN/kv.m.

Priekšrocības

Nav jāveic veidņu paneļu montāža objektā
Maksimālā pieļaujamā svaiga betona slodze 60 kN/m²
6 paneļu augstumi (0.60 m / 1.20 m / 1.80 m / 2.40 m / 3.00 m / 3.60 m) un 3 platumi (iekšējais: 2.50 m / 1.28 m / 0.85 m)
Izliekuma radiusu ēri regulēt ar vītņveida regulējošo elementu
Paneļi savsterpēji tiek savienoti ar BFD savienojošo elementu, iespēja montēt 10 cm kompensējošo starpliku
Fiksētas savilču vietas
Veidņu konstrukcijas augstums lūdz 7.80 m
Paredz iespēju uzstādīt darba platformas un atbalsta konstrukcijas

Produkts darbībā

Paneļa izliekuma rādiuss (lielāks par 1.00 m) ir regulējams atbilstoši monolīto konstrukciju izliekuma formām, nedemontējot paneli.

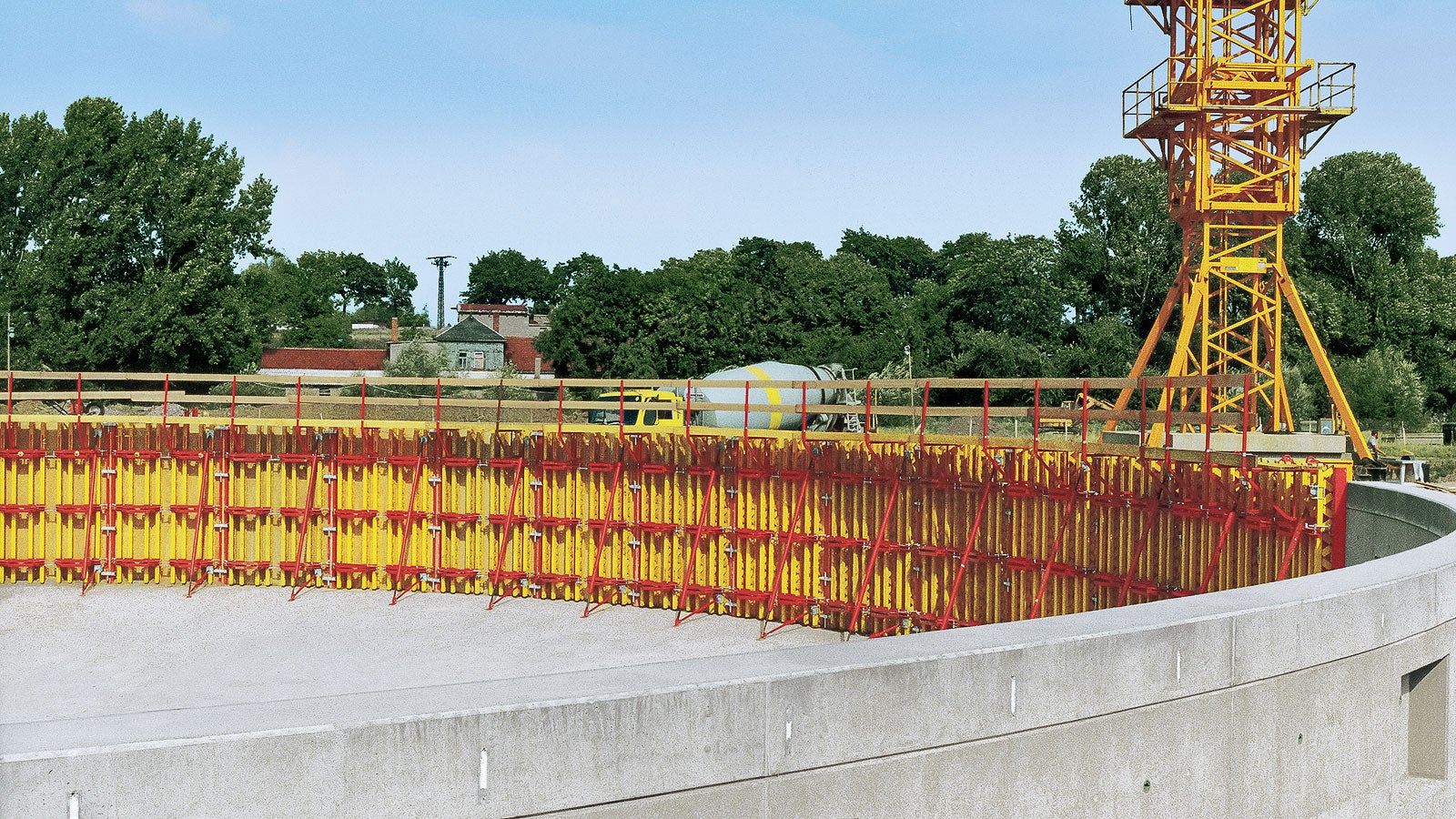

3.60 m augsti RUNDFLEX veidņu paneļi notekūdeņu attīrīšanas rezervuāra betonēšanai. Konstrukcijas rādiuss ir 13.76 m.

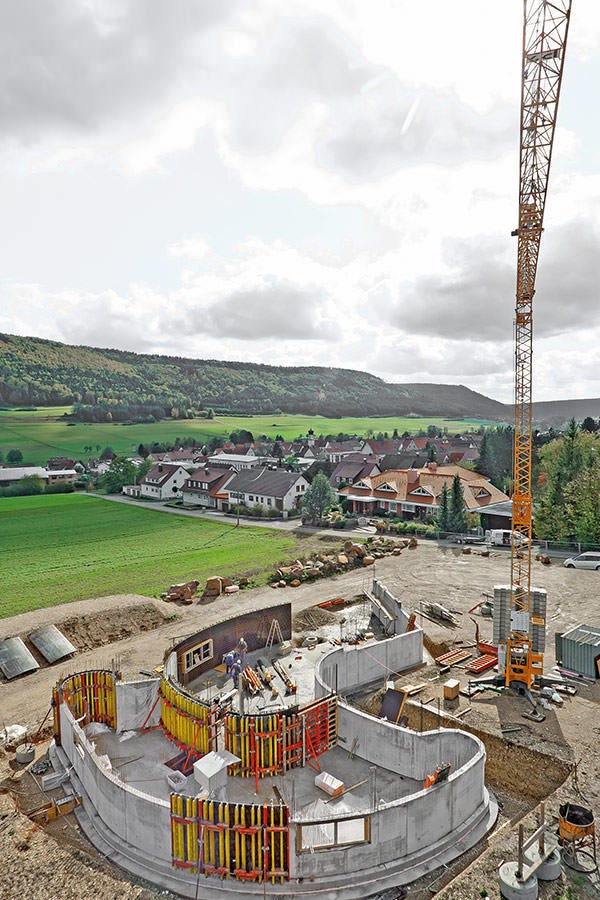

RUNDFLEX nodrošina efektīvi pielietojamu veidņu risinājumu dažādu formu un izliekuma rādiusu monolīto konstrukcijas betonēšanai.

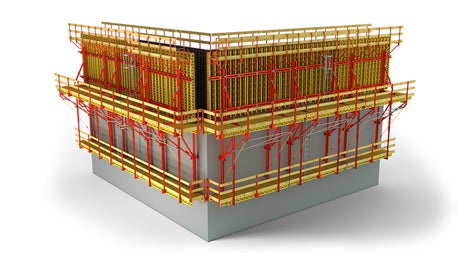

Tilta pilona betonēšanai RUNDFLEX veidņu risinājums nokomplektēts ar CB konsolēm.

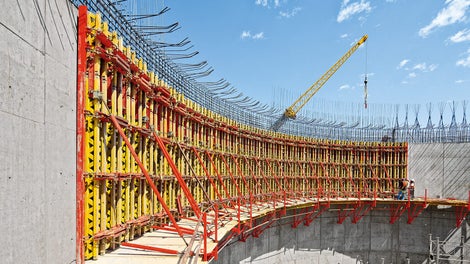

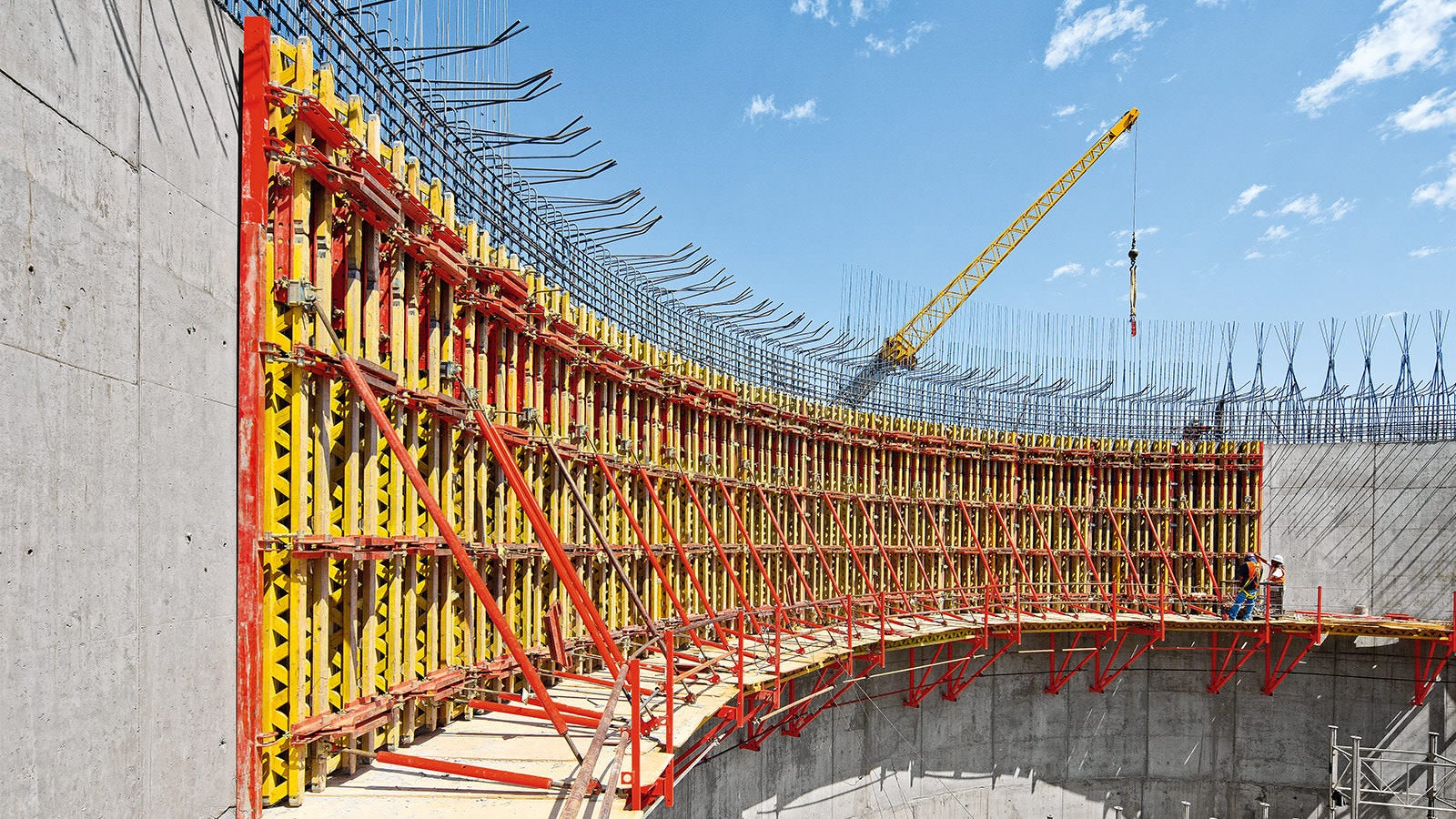

Ar pašattīrošos vītni aprīkots regulējamais profils ātri ļauj regulēt paneļa izliekumu objektā.
