ST 100 grēdošanas torņa konfigurators

Ātri un viegli aprēķiniet sistēmas konfigurācijas pieļaujamās kāju slodzes PERI ST 100 īsajam tornim

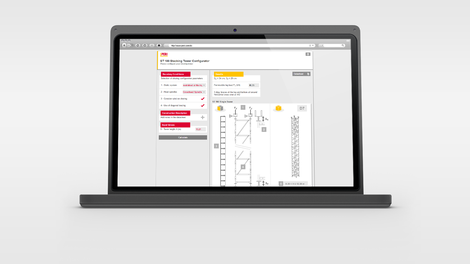

ST 100 grēdošanas torņa konfigurators palīdz noteikt balstu konstrukciju parametrus. Ar tīmekļa konfiguratora palīdzību lietotāji viegli, ātri un precīzi nosaka pieļaujamās kāju slodzes, kā arī minimālās slodzes pret slīdēšanu. Rezultātu pamatā ir Vācijas Būvniecības tehnoloģiju institūta (DIBt) tipa tests TP-12-004 un PERI veiktspējas dati.

Pēc parametru ievadīšanas brīvi stāvoša vai augšpusē nostiprināta torņa konfigurācijai lietotājs saņem individuālu rezultātu. Tas ietver statiskās sistēmas attēlojumu, attiecīgo PERI ST 100 stacking torņa konfigurācijas tipu, maksimālos vārpstas pagarinājumus un pieļaujamās vertikālās kāju slodzes Fv, ja piemērojams Fv,min kN.

Dokumentācijai, tiešai drukāšanai vai nosūtīšanai pa e-pastu, izmantojot lietojumprogrammu, ir nodrošināts PDF izvades formāts. Šajā tehnisko datu lapā ir iekļauts konstrukcijas apraksts klientiem.

Šis rīks ļauj izvēlēties visaptverošus konfigurācijas variantus dažādiem galvas vārpstas tipiem, ņemt vērā vēja ietekmi uz balstu un izmantot diagonālās stiegras. Šī lietotne piedāvā risinājumus torņu augstumam no 1,80 m līdz 22,29 m.

Standarts

Tipa aprēķins ir balstīts uz Eiropas standartu DIN EN 12812 "Veiktspējas prasības un vispārējais dizains", ieskaitot nacionālo pielikumu. Šis standarts cita starpā reglamentē prasības stiprinājuma konstrukciju priekšlikumiem un pielietojumam un ietver to projektēšanas procedūras.

Aprēķinu rezultātu pamats

ST 100 Stacking Tower Configurator pamatā ir Vācijas Būvtehnoloģiju institūta (DIBt) Berlīnē ar numuru TP-12-004 no 21.11.2012 un balstu sistēmas PERI ST 100 Grēdošanas torņa veiktspējas dati, kas ir ņemti no stiprinājuma sistēmas PERI ST 100 Grēdošanas torņa montāžas instrukcijas.
Lai pielietotu ST 100 Grēdošanas torņa konfiguratora rezultātus, ir nepieciešamas zināšanas par standartu un tā terminoloģiju.
